一则电梯轿厢意外移动保护装置失效检验案例分析

发布时间:2024-02-28 10:19:06人气:174

轿厢意外移动保护(UCMP)装置作为电梯安全保护措施的重要组成部分,能够在电梯运行过程中实时检测轿厢的状态,当轿厢发生意外移动时,能够及时发出警报并采取相应措施,以保障乘客的安全。以下笔者对一则电梯UCMP装置失效检验案例进行分析,找到UCMP装置失效的原因并提出相应的解决方案。

1 电梯UCMP装置失效案例简介笔者所在研究院的检验人员在对宁波市某住宅小区新装电梯实施监督检验时,按TSG T7001—2009《电梯监督检验和定期检验规则—曳引与强制驱动电梯》(含第1、2、3号修改单,下同)的要求由施工单位进行电梯UCMP装置试验,检验人员现场观察、确认,发现电梯UCMP装置失效。1.1 电梯基本情况该电梯为曳引驱动载货电梯,额定速度为0.50m/s,层/站/门数为4/4/4,额定载重量为5000kg,控制方式为集选,该电梯UCMP装置为夹绳器。1.2 检验依据TSG T7001—2009附件A第8.3项“轿厢意外移动保护装置试验”的检验方法为:由施工或者维护保养单位进行试验,检验人员现场观察、确认。该项的检验内容与要求为:轿厢在井道上部空载,以型式试验证书所给出的试验速度上行并触发制停部件,仅使用制停部件能够使电梯停止,轿厢的移动距离在型式试验证书给出的范围内。1.3 UCMP装置失效情况描述检验人员在查询型式试验证书并按照型式试验证书规定的方法进行UCMP装置试验时,现场检验人员听到UCMP装置内部发出撞击声,但经实际目测观察,装置并未动作(夹绳器未夹紧钢丝绳)。进一步检查后发现,该装置的电磁铁后部有一插销未拔出(见图1),而根据该装置的使用说明书,正常状态下插销应为拔出状态。于是施工单位将插销拔出后,重新试验,该装置仍然只有“砰砰”的响声而无法正常动作。

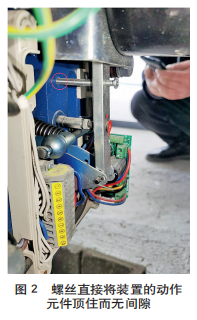

2 UCMP装置失效原因分析为了进一步了解问题原因,检验人员要求施工单位拆开UCMP装置的电气盒盖,进行了详细的试验观察。发现夹绳器拉杆最上部有一个螺丝,直接将装置的动作元件顶住,限制了夹绳器的动作行程,导致UCMP装置无法可靠动作(见图2)。


随后,检验人员仔细查阅了UCMP装置的安装使用维护说明书。按照说明书的要求,该装置电气盒内拉杆最上部螺丝应旋高至少12mm,并且将后部插销拔出,才可正常工作。

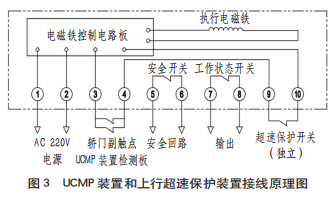

3 UCMP装置失效处理办法施工单位根据安装使用维护说明书的要求进行了调整,把拉杆最上部螺丝与动作元件的间隙调整至12mm以上,再按照型式试验证书提供的UCMP装置试验方法进行试验,该装置终于可以正常动作了。经过复位和试验确认后,检验人员又进行了上行超速保护装置试验(由于上行超速保护试验在TSG T7001—2009中属于可进行资料确认项目,故一开始未测)。施工单位根据制造单位规定的试验方法,人为操作限速器上行电气开关,发现该装置未动作,且装置内部无任何声响。于是检验人员查阅制造单位提供的UCMP装置和上行超速保护装置接线原理图(见图3),并与现场实物进行比对。


3中,端子①~⑩接线情况如下。(1)端子①、②:接交流电源AC 220V,需接电梯使用的电源。(2)端子③、④:接轿门副触点(旧梯在轿门门机上需加装该触点),轿门副触点是独立的,并与UCMP装置检测板并联。(3)端子⑤、⑥:UCMP装置内部的无源输出开关,一旦UCMP装置触发,该开关会断开。端子⑤、⑥接电梯的安全回路。(4)端子⑦、⑧:工作状态开关,输出的是开关信号,此端子可根据用户需要使用。(5)端子⑨、⑩:如果UCMP装置用于超速保护,超速保护信号开关应是无源独立的;如不需要超速保护功能,将端子⑨、⑩短接(出厂时默认短接)。接线端子⑨、⑩是上行超速保护开关端子,但是现场发现却是短接状态(出厂时默认短接),并且上行超速保护装置上并无线路连接限速器。于是施工单位按照电气原理图将接线端子⑨、⑩正确接至限速器,重新进行试验,检验人员观察到上行超速保护装置可靠动作。

4 启示和建议电梯UCMP装置一旦失效,会给电梯安全带来潜在风险,因此,必须对UCMP装置进行认真检验。首先,要检查UCMP装置的安装是否正确,是否符合相关标准的规定。其次,要检查UCMP装置本身的工作性能,确保其在正常使用条件下能够稳定、可靠地工作。此外,还需要关注电梯的使用环境,例如温度、湿度等因素,这些可能影响UCMP装置的正常工作。分析出UCMP装置的失效原因后,可以采取一些合理的解决方案。例如,对于安装不当的问题,可以通过重新安装或调整装置的位置来解决;对于工作性能问题,可以更换高质量的UCMP装置;对于环境因素的影响,可以通过加强维护和保养来提高装置的耐用性。
